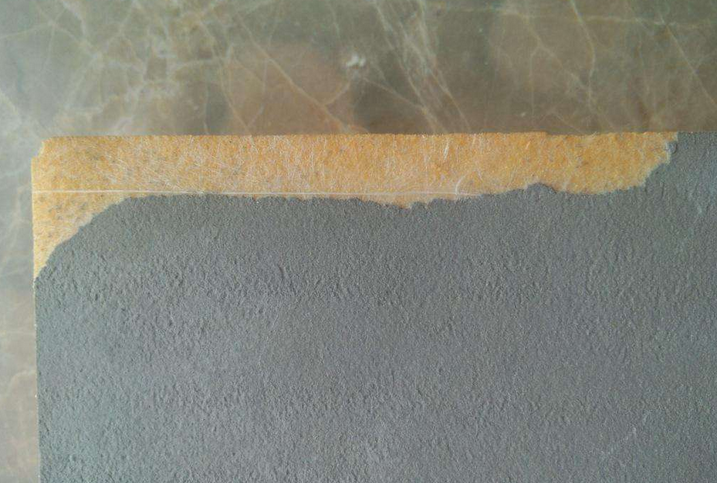

聚合物砂漿的性質(zhì)

聚合物高分子材料因其彈性模量低、柔韌性好等特點(diǎn)，能夠賦予改性水泥砂漿優(yōu)良的使用性能。通常聚合物砂漿具有良好的工作性能。由于聚合物有較強(qiáng)的引氣作用，使得聚合物砂漿在拌和過(guò)程中產(chǎn)生大量氣泡，起到滾珠作用，有效增大水泥砂漿的流動(dòng)性，同時(shí)聚合物自身良好的分散性也有利于改善其流動(dòng)性。在**范圍內(nèi)，隨著聚合物用量的增加，砂漿流動(dòng)性增大。

此外，聚合物還具有**的減水作用，有利于水泥的水化過(guò)程，即使是在干燥的環(huán)境中，聚合物砂漿仍能保持穩(wěn)定的強(qiáng)度增長(zhǎng)。在承受荷載時(shí)，由于復(fù)合材料良好的保水性，使得聚合物砂漿結(jié)構(gòu)中的毛細(xì)管水移動(dòng)受到限制，砂漿的徐變性也得到改善。由于高分子材料彈性模量遠(yuǎn)低于砂漿，將其用于水泥砂漿改性，能夠降低復(fù)合材料的彈性模量，改善聚合物砂漿的柔韌性，并有效防止因干燥收縮產(chǎn)生裂縫。

聚合物的良好柔韌性能夠在砂漿體系中起到橋接作用，有效防止裂縫產(chǎn)生，減少砂漿中相互連通的毛細(xì)孔結(jié)構(gòu)。在**范圍內(nèi)，隨著聚合物摻入量的增加，復(fù)合材料的脆性大大降低，解決了普通水泥砂漿因脆性過(guò)大而容易引發(fā)的斷裂問(wèn)題。

聚合物砂漿具有良好的力學(xué)性能、粘結(jié)性能和耐磨性能。聚合物的加入可以改善水泥砂漿水化產(chǎn)物與集料粘結(jié)的過(guò)渡區(qū)，提高聚合物砂漿粘結(jié)強(qiáng)度;同時(shí)，界面區(qū)的改善也是提高復(fù)合材料力學(xué)性能的主要原因。在**范圍內(nèi)，抗折強(qiáng)度隨聚合物用量的增大顯著提高;而抗壓強(qiáng)度隨聚合物用量的增大略有降低，這與聚合物自身的強(qiáng)度較低有關(guān);聚合物砂漿的耐磨性能隨聚合物用量的增大而提高。

此外，聚合物改性砂漿還具有較好耐凍性、耐化學(xué)腐蝕性、耐水性和抗?jié)B性等優(yōu)點(diǎn)。加入聚合物后，砂漿孔結(jié)構(gòu)得到改善，復(fù)合材料具有較好的致密性，相比普通砂漿，改性砂漿的耐油污性和耐候性明顯改善;但高分子材料的加入使得聚合物砂漿的耐有機(jī)溶劑性能受到影響。



聚合物砂漿的應(yīng)用

在1992年中國(guó)就有學(xué)者成功研制了抗?jié)B性和耐腐蝕性均較好的聚合物砂漿，并采用噴射的方法將其應(yīng)用于水罐內(nèi)壁中。聚合物防腐砂漿與界面具有較強(qiáng)的粘結(jié)能力，適應(yīng)性好、工藝簡(jiǎn)單、使用方便。聚合物砂漿也被廣泛應(yīng)用于地板、橋面、道路以及建筑材料的修補(bǔ)、加固工程中。

普通水泥砂漿由于孔隙率較大，抗氯離子滲透、耐水、耐腐蝕性不足，容易產(chǎn)生損壞;而聚合物的加入能夠有效改善砂漿內(nèi)部孔結(jié)構(gòu)以及界面區(qū)結(jié)構(gòu)，使得有害孔隙減少，砂漿致密性好，有效防止因孔隙率較大而造成的水分及有害溶液滲入;同時(shí)聚合物砂漿的強(qiáng)度、粘結(jié)性能、防水性和耐腐蝕性等都得到改善。一些水庫(kù)建設(shè)及建筑工程使用聚合物砂漿進(jìn)行結(jié)構(gòu)補(bǔ)強(qiáng)，不僅能夠提高強(qiáng)度和耐久性，還保證了運(yùn)營(yíng)及使用安全。

建筑物防水、隔熱、保溫是目前建筑行業(yè)關(guān)注的重要問(wèn)題，聚合物砂漿可以作為防水隔熱保溫材料，發(fā)揮其自重輕、強(qiáng)度高、耐化學(xué)腐蝕的特性。聚合物砂漿用于建筑工程中，具有很好的耐候性能，且工藝簡(jiǎn)單，便于維修，使用壽命長(zhǎng)。如果將聚氨酯發(fā)泡作為防水保溫層與防水抗裂聚合物砂漿結(jié)合，形成新型的防水隔熱保溫復(fù)合面層，可使其性能更加優(yōu)異，使用壽命延長(zhǎng)。

聚合物砂漿的用途有哪些

利用不銹鋼鋼絞線網(wǎng)的加固方法適用于所有結(jié)構(gòu)易彎曲的結(jié)構(gòu)物的加固。特別適用于土木建筑的代表性彎曲結(jié)構(gòu)――鋼筋混凝土橋梁的平板橫梁上，還適用于橋墩的 部位及主塔軸部，以及道路的龜裂部位。同以往的鋼筋混凝土結(jié)構(gòu)具有同樣的體系。

本加固方法的基本原理是：不銹鋼絲網(wǎng)通過(guò)粘合強(qiáng)度及彎曲強(qiáng)度 的滲透性聚合灰漿附著，與原本的混凝土形成一體。不銹鋼絲網(wǎng)使剛性增加，在提高耐荷力的同時(shí)，可防止因聚合灰漿導(dǎo)致的耐久性降低。

混凝土出現(xiàn)蜂窩、漏洞、裂縫、保護(hù)層破損漏筋缺陷時(shí)，可用聚合物砂漿修補(bǔ)型進(jìn)行修補(bǔ)加固;加厚保護(hù)層，凹凸表面的抹平、舊混凝土表面修復(fù)等;提高混凝土的耐久性延長(zhǎng)混凝土壽命;具有很好的抗?jié)B性、抗裂性、耐老化及耐堿性能;對(duì)各種材料都有很好的粘合力。



聚合物砂漿的用法是什么

基層要求及處理方面，基層表面應(yīng)平整、粗糙、清潔、無(wú)油污，無(wú)浮灰，不應(yīng)有起砂、空鼓、裂縫等現(xiàn)象。施工前應(yīng)用高壓水沖洗并保持潮濕狀態(tài)，但不得有積水。界面粘結(jié)時(shí)，可預(yù)先涂刷界面處理劑。

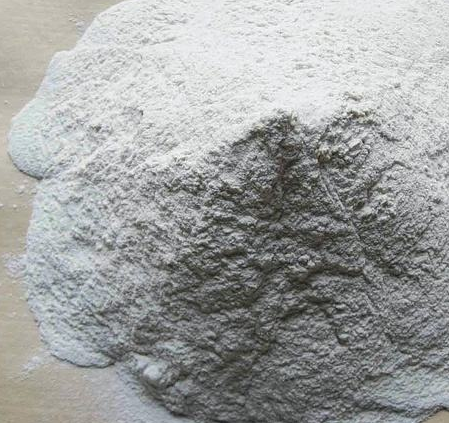

聚合物砂漿的材料配制方面，將粉料：水按質(zhì)量比100：13稱取放置。將實(shí)際用量90%的水倒入粉料中攪拌均勻，再將剩余的10%水逐漸倒入并攪拌無(wú)結(jié)塊，配好的漿料應(yīng)保證在0.5-1小時(shí)內(nèi)用完。

聚合物砂漿施工方面，在潮濕的混凝土基層表面先均勻涂刷一遍界面處理劑(甲：乙=3：1).聚合物砂漿一次施工面積不宜過(guò)大，應(yīng)分條分塊錯(cuò)開(kāi)施工，每塊面積不宜大于10平米，錯(cuò)開(kāi)施工的間隔不應(yīng)小于24小時(shí)。分層施工時(shí)，留縫位置應(yīng)互相錯(cuò)開(kāi)。

聚合物砂漿攤鋪完畢后應(yīng)立即壓抹并一次抹平，不宜反復(fù)抹壓。遇有氣泡時(shí)應(yīng)刺破壓緊，表面應(yīng)密實(shí)。立面或頂面的面層厚度大于10mm時(shí)應(yīng)分層施工。每層抹面厚度宜為5-10M,待前一層指觸于時(shí)方可進(jìn)行下層施工。

部分圖文轉(zhuǎn)載自網(wǎng)絡(luò)，版權(quán)歸原作者所有，如有侵權(quán)請(qǐng)聯(lián)系我們刪除。如內(nèi)容中如涉及加盟，投資請(qǐng)注意風(fēng)險(xiǎn)，并謹(jǐn)慎決策
